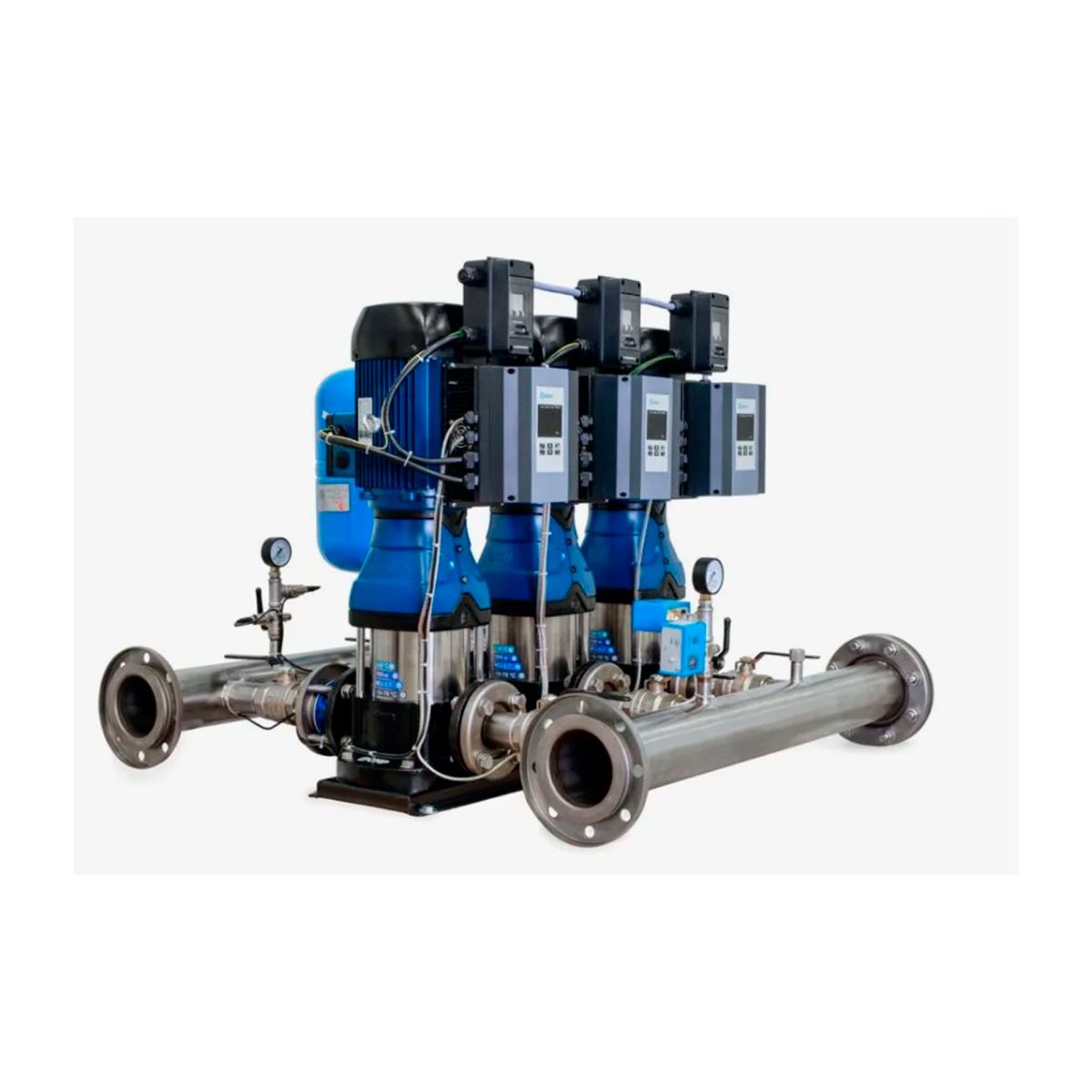

Станция повышения давления Aikon PBS3CDM5-16C16LS+PDH-10+PDGmini 4G

ОПИСАНИЕ

Насосные установки повышения давления (далее УПД) серии PBS CDM — это малогабаритные установки, собранные на базе вертикальных многоступенчатых насосов компании CNP установленных на общем рамном основании.

Установки PBS предназначены для повышения и поддержания требуемого давления воды на выходе из установки вне зависимости от расхода потребления и находят применение в следующих системах водоснабжения и орошения.

ОСОБЕННОСТИ НАСОСА

В качестве насосов в установке используются вертикальные многоступенчатые насосы серии CDM, CDMF. Проточная часть насосов выполнена из нержавеющей стали (AISI304 или AISI316L), основание с напорным и всасывающим патрубками может быть изготовлено также из нержавеющей стали или из чугуна (ASTM25B).

ОСОБЕННОСТИ ЭЛЕКТРОДВИГАТЕЛЯ

В качестве привода в насосах серии CDM/CDMF используется асинхронный электродвигатель класса энергоэффективности IE3 (IE2 по запросу) типа TEFC (полностью закрытый электродвигатель с вентиляторным охлаждением).

ФУНКЦИИ АВТОМАТИКИ

• Автоматической режим поддержания давления

Установка PBS обеспечивает стабильное значение давления на выходе согласно заданного значения на панели управления, что позволяет добиться снижения скачков давления в системе потребителя.

• Каскадный режим управления

Каждый насоса установки PBS оборудован преобразователем частоты PD ES, который позволяет осуществлять управление установкой в каскадном режиме. При малом расходе рабочей жидкости работает один насос, регулируя частоту вращения электродвигателя с помощью ПИД регулятора. При этом эффективность насоса и расход электроэнергии оптимизируется. В случае увеличения разбора воды, когда одного основного насоса недостаточно для поддержания требуемых параметров, в систему включается дополнительный насос. При этом первый насос вращается с максимальной частотой 50 Гц. Включение/выключение каждого последующего насоса происходит в зависимости от текущих параметров системы, что позволяет обеспечить необходимый уровень давления или потока при минимизации энергопотребления. В случае понижения нагрузки система останавливает насосы в обратном порядке.

• Резервный мастер

Преобразователь частоты PD ES имеет функцию резервного мастера. В случае выхода главного устройства из строя, резервный мастер возьмет на себя работу станции. Данная функция требует обязательной установки двух датчиков давления.

• Режим ожидания

Станция PBS автоматически определит отсутствие расхода с помощью интеллектуальной системы и плавно снизит обороты насоса до полного выключения. При появлении потребителей в системе, станция запуститься автоматически. Режим ожидания позволяет снизить потребление электроэнергии и уменьшить износ оборудования.

• Автоматический запуск системы после появления электропитания

В случае останова установки по причине отсутствия электропитания данная функция обеспечит автоматический запуск при его возобновлении.

• Защита от сухого хода

В стандартной комплектации установка PBS оборудована реле давления на всасывающем коллектора для защиты от «сухого хода». Данная функция позволяет избежать выхода установки из строя в случае отсутствия необходимого давления во всасывающем трубопроводе. Функция настроена по умолчанию.

• Равномерная наработка насосов.

Установка PBS автоматически подсчитывает часы работы каждого насоса и по умолчанию запускает насос с наименьшей наработкой, позволяя тем самым увеличить их срок службы.
